Los sustratos de vidrio están ganando importancia en el empaquetado de chips de IA, con Corea del Sur, TSMC e Intel acelerando las inversiones en la tecnología.

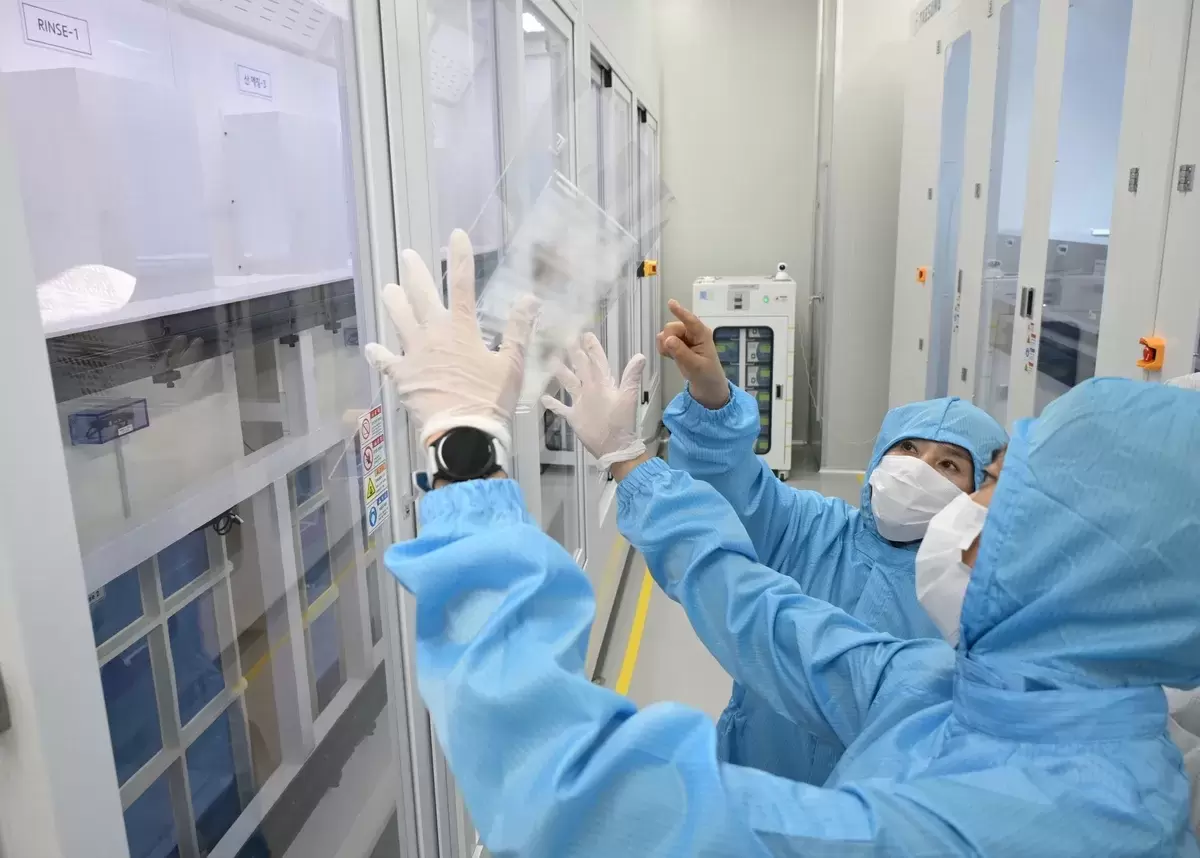

Los sustratos de vidrio emergen como un nuevo campo de batalla en la industria de semiconductores.

El vidrio aborda las limitaciones de los sustratos convencionales

La carrera para desarrollar chips capaces de satisfacer el crecimiento exponencial de la inteligencia artificial está abriendo un nuevo frente: el empaquetado de semiconductores. Los sustratos de vidrio están surgiendo como una alternativa potencial a los materiales orgánicos actualmente utilizados, lo que podría remodelar la competencia entre fabricantes como TSMC, Samsung e Intel.

El desarrollo de procesadores de IA está ejerciendo una presión creciente sobre las tecnologías de empaquetado convencionales. A medida que el número de transistores y componentes de memoria integrados en un solo paquete sigue aumentando, los sustratos tradicionales enfrentan limitaciones relacionadas con la deformación térmica, el tamaño del paquete y la densidad de conexiones entre chips.

El vidrio ofrece ventajas para el empaquetado avanzado

Los sustratos de vidrio ofrecen varias ventajas en este entorno. El material proporciona una mayor estabilidad térmica y es menos propenso a deformarse cuando se expone a altas temperaturas. Esta estabilidad permite desarrollar paquetes más grandes e implementar interconexiones más densas, ambas especialmente importantes para aceleradores de inteligencia artificial y sistemas equipados con memoria HBM.

Otra ventaja se refiere a la comunicación entre diferentes chips. La investigación sobre la comunicación óptica integrada directamente en los sustratos podría ayudar a superar algunos de los cuellos de botella actuales en la transferencia de datos. La estabilidad dimensional del vidrio también lo hace adecuado para estructuras de interconexión de alta densidad.

Una oportunidad para desafiar el dominio de TSMC

El desarrollo de sustratos de vidrio es particularmente significativo para la industria de semiconductores de Corea del Sur. TSMC ha fortalecido su liderazgo en el mercado de fundición mediante tecnologías avanzadas de empaquetado como CoWoS, mientras que Samsung Electronics históricamente ha concentrado gran parte de su fortaleza en la memoria y la tecnología de procesos de semiconductores.

La transición hacia una nueva generación de empaquetado podría ahora crear una oportunidad para que las empresas surcoreanas reduzcan esta brecha. La aparición de sustratos de vidrio podría permitir a Corea del Sur competir no solo en memoria, sino también en fundición e integración avanzada de chips.

La importancia de este cambio está estrechamente vinculada a la evolución de HBM. A medida que los aceleradores de IA incorporan cantidades cada vez mayores de memoria, el rendimiento del sistema depende no solo de los dados individuales, sino también de cómo están interconectados e integrados dentro del paquete.

Intel, TSMC y proveedores asiáticos aceleran la inversión

La carrera no se limita a Corea del Sur. Intel ha identificado los sustratos de vidrio como una tecnología estratégica y ha invertido en la expansión de sus capacidades de investigación y fabricación. La empresa también ha anunciado planes para una gran instalación de fabricación de sustratos de vidrio en India.

TSMC también está investigando el uso del vidrio en futuras generaciones de empaquetado avanzado. El fabricante taiwanés trabaja con socios en toda Asia, mientras que proveedores japoneses y surcoreanos buscan asegurar posiciones en la cadena de suministro emergente.

En Corea del Sur, empresas como Samsung Electro-Mechanics y SK Absolics están desarrollando soluciones basadas en vidrio. Samsung Electro-Mechanics ha establecido una empresa conjunta con Sumitomo Chemical de Japón para producir núcleo de vidrio, un componente clave de los futuros sustratos, con producción en masa prevista para 2027.

Se espera la comercialización hacia finales de la década

A pesar de su potencial, la tecnología aún enfrenta desafíos técnicos significativos. El vidrio es más frágil que muchos de los materiales actualmente usados, mientras que procesos como el taladrado, la metalización y la creación de Vías a través del vidrio (TGV) requieren una precisión extremadamente alta.

Por lo tanto, fabricantes y proveedores están desarrollando procesos capaces de mejorar los rendimientos de producción manteniendo la estabilidad mecánica y térmica. Las empresas surcoreanas ya trabajan en tecnologías para crear estructuras de cobre sobre vidrio y producir sustratos de alta densidad.

Según estimaciones de SEMI, la comercialización a gran escala de semiconductores con sustratos de vidrio podría comenzar alrededor de 2028, con un mercado que se espera experimente un crecimiento muy rápido. Las previsiones de la industria apuntan a una tasa de crecimiento anual de más del 60%, creando potencialmente un mercado valorado en miles de millones de dólares para 2040.

El empaquetado se vuelve crítico en la era de la IA

La aparición del vidrio demuestra cómo la competencia en la industria de semiconductores va más allá de los procesos de fabricación de chips. A medida que los sistemas de IA se vuelven más grandes y complejos, la capacidad de integrar procesadores, memoria e interconexiones de alta velocidad se vuelve igualmente importante.

Para Corea del Sur, esta transición representa una oportunidad estratégica. El país sigue siendo líder mundial en memoria y HBM, pero fortalecer su ecosistema de empaquetado avanzado será esencial para convertir esa ventaja en un liderazgo tecnológico más amplio.

Si los sustratos de vidrio alcanzan la producción en masa dentro del plazo esperado, el empaquetado podría convertirse en uno de los campos de batalla definitorios de la próxima generación de semiconductores. La competencia entre Corea del Sur, Taiwán, Japón y Estados Unidos podría determinar quién controla una de las tecnologías clave que sustentan la próxima fase de la industria global de chips.
