En la industria de semiconductores en rápida evolución

La integración de múltiples dados en un solo paquete se ha vuelto cada vez más compleja. Para abordar estos desafíos, los Kits de Diseño de Ensamblaje de Paquetes (PADKs) han surgido como herramientas esenciales para los ingenieros de diseño de empaques, ofreciendo un enfoque estructurado para garantizar la fabricabilidad, el rendimiento y la fiabilidad en soluciones avanzadas de empaquetado.

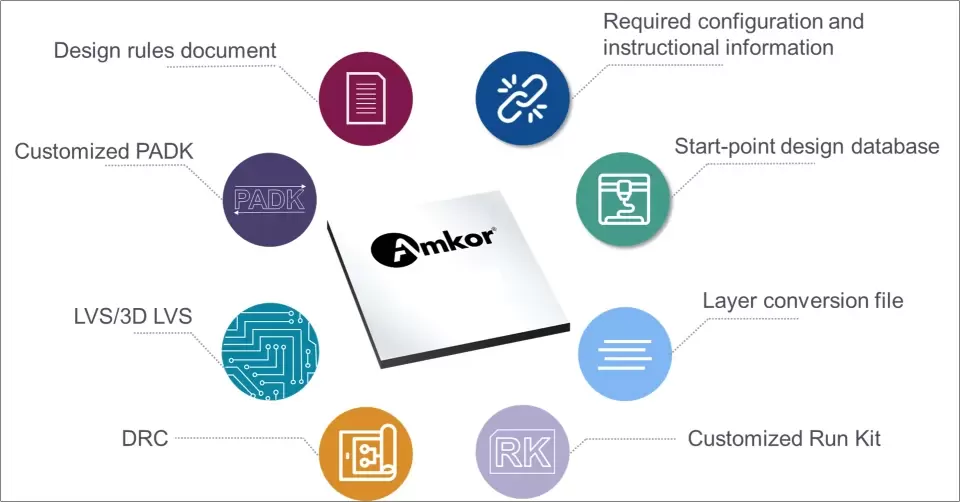

Los PADKs cumplen un papel similar al de los Kits de Diseño de Procesos (PDKs) en el diseño de circuitos integrados. Proporcionan un conjunto completo de directrices, reglas de diseño y protocolos de validación adaptados a tecnologías específicas de empaquetado. Al utilizar PADKs, los ingenieros pueden agilizar el proceso de diseño, reducir errores y mejorar la colaboración entre los equipos de diseño y fabricación.

Uno de los principales beneficios de los PADKs es la facilitación de la verificación de Comprobación de Reglas de Diseño (DRC) y Disposición versus Esquemático (LVS). Estos procesos son cruciales para identificar posibles problemas de diseño temprano, minimizando así revisiones costosas y asegurando que el producto final cumpla con todos los requisitos especificados.

Además, los PADKs promueven la adopción de técnicas de empaquetado High-Density Fan-Out (HDFO). HDFO permite una mayor densidad de interconexión y un mejor rendimiento eléctrico, vitales para aplicaciones modernas que requieren diseños compactos y eficientes. Al proporcionar reglas de diseño detalladas y puntos de referencia de ensamblaje, los PADKs permiten a los ingenieros implementar eficazmente metodologías HDFO.

La colaboración con empresas de Ensamblaje y Pruebas de Semiconductores Externalizados (OSAT) es otra ventaja significativa del uso de PADKs. Los OSAT poseen amplia experiencia en el desarrollo y ensamblaje de paquetes, y sus conocimientos a menudo se integran en los PADKs. Esta colaboración asegura que los diseños estén optimizados para la fabricabilidad y el rendimiento, reduciendo la probabilidad de problemas durante la producción.

Implementar PADKs requiere inversión en varias áreas clave:

• Hardware de Computadora de Alta Gama: Para manejar los conjuntos de datos grandes y complejos asociados con diseños avanzados de empaquetado.
• Software Compatible: Herramientas especializadas de diseño y verificación que se alinean con las directrices del PADK.
• Capacitación Avanzada: Educación a los equipos de diseño sobre el uso efectivo de los PADKs y herramientas asociadas.
• Equipos de Soporte Calificados: Acceso a expertos que puedan proporcionar orientación y resolver problemas durante el proceso de diseño.

Al enfocarse en estas áreas, las organizaciones pueden aprovechar plenamente los beneficios de los PADKs, conduciendo a ciclos de diseño más eficientes, reducción del tiempo de comercialización y productos que cumplen con los altos estándares de las aplicaciones modernas de semiconductores.
